行业资讯
行业资讯
环保降解袋的性能|淀粉基塑料降解性能的评价
全淀粉降解塑料
国家塑料制品质量监督检验中心，依据GB/T 19077（IDT ISO 14855）在受控堆肥化条件下测试了玉米淀粉塑料袋、玉米淀粉塑料片材、玉米淀粉薄膜，其最终生物分解率在95%以上。

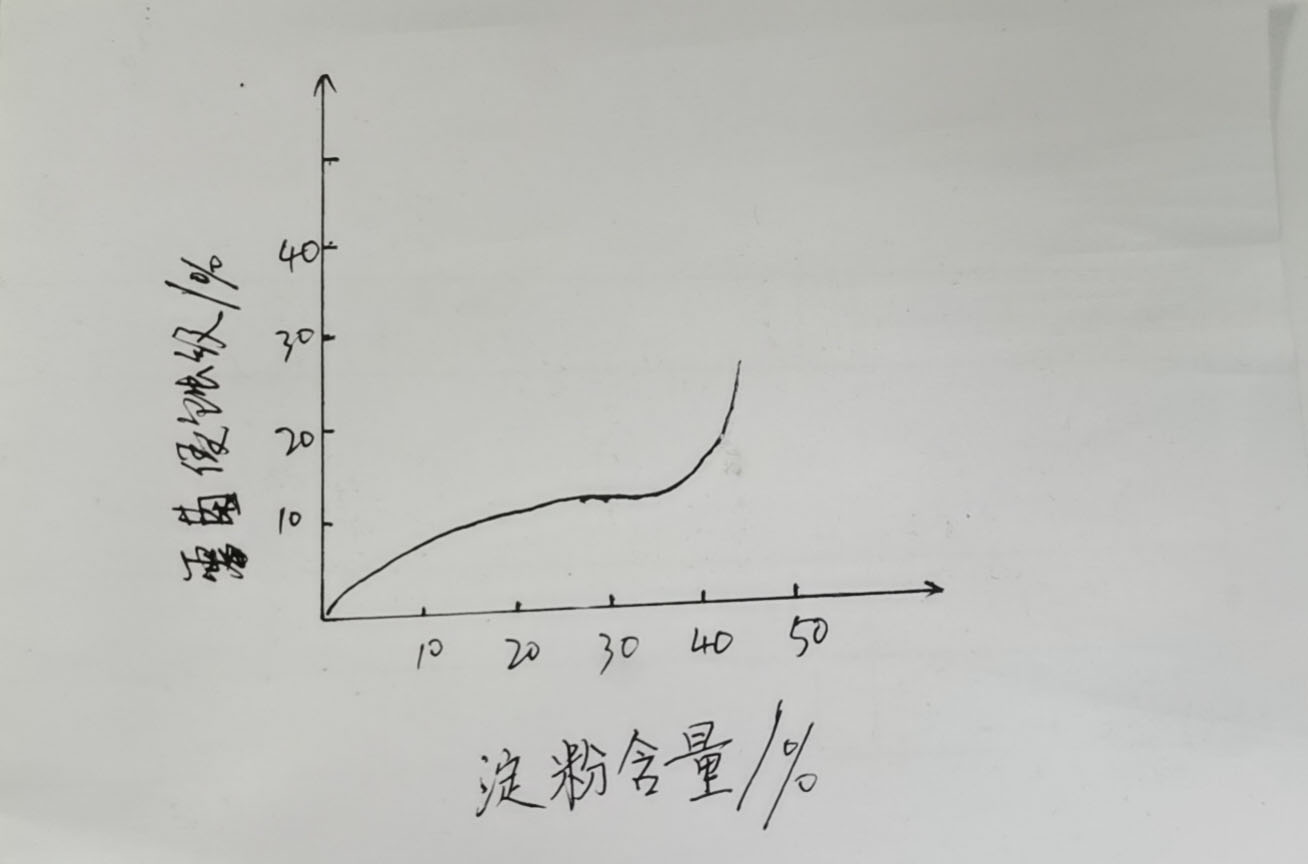

淀粉含量和霉菌侵蚀级关系图
淀粉吹膜成降解塑料袋
国家塑料制品质量监督检验中心，依据GB/T 19077（IDT ISO 14855）的霉菌侵蚀试验，对不同淀粉含量的各种环保降解袋，进行潜在降解性能测定实验，实验结果如下：
试验进过28天后，含50%土豆淀粉PE塑料袋、50%玉米淀粉PE塑料袋的质量损失已超过35%，其中50%土豆淀粉PE塑料袋基本被分解成为小碎片。然而，含15%~25%玉米淀粉的PE塑料袋在28天后，其平均值最高达到11.5%，但不含淀粉的PE塑料袋在28天后，基本上不出霉（完好无损）。从以上试验可以得出结论：淀粉的加入，肯定有利于霉菌的生长，当淀粉的含量超过50%时。环保降解袋的霉菌侵蚀效果肯定好，但淀粉含量在15%~30%时，淀粉含量的增加对降解塑料损失的影响不是很大。原因可能是塑料在降解实验中被微生物攻击点并没有随淀粉含量的迅速增加而大量增加，从而使质量损失也没有随淀粉含量迅速增加而大量增加。
以上实验可见，淀粉填充传统塑料袋（PE塑料袋）虽然不能生物分解，但具有部分的降解性能，容易受霉菌侵蚀。因此，在开发环保降解塑料袋产品应注意其所需要的降解性能要求以及防霉的要求。
